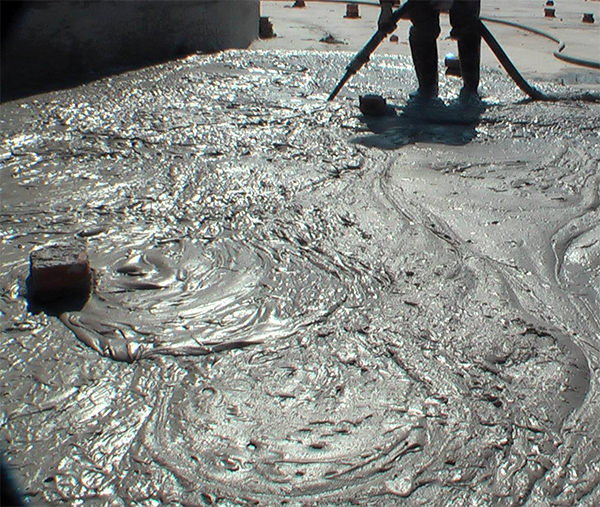

混凝土外加劑在加入混凝土，在進(jìn)行澆搗后會(huì)由于水泥水化的效果而出現(xiàn)逐步凝結(jié)硬化的現(xiàn)象，可是水化效果則需求適當(dāng)?shù)臏囟群蜐穸葪l件，因此為了保證混凝土有適合的硬化條件，使其強(qiáng)度不斷增長(zhǎng)，混凝土外加劑生產(chǎn)廠家表明：有必要對(duì)混凝土進(jìn)行維護(hù)。

    混凝土的維護(hù)包含天然維護(hù)和蒸汽維護(hù)。

    蒸汽法：混凝土的蒸汽維護(hù)可分靜停、升溫、恒溫、降溫四個(gè)階段。

    天然維護(hù)：混凝土帶模維護(hù)期間，應(yīng)采取帶模包裹、澆水、噴淋澆水等措施進(jìn)行保濕、濕潤(rùn)維護(hù)，保證模板接縫處不致失水枯燥。為了保證順暢拆模，可在混凝土澆筑24~48h后略微松開模板，并繼續(xù)澆水維護(hù)至拆模后再繼續(xù)保濕至規(guī)則齡期。

    攝生液法：噴涂薄膜攝生液維護(hù)適用于不易澆水維護(hù)的異型或大面積混凝土結(jié)構(gòu)。它是將過(guò)氯乙烯樹脂料溶液用噴槍噴涂在混凝土外表上，溶液蒸發(fā)后在混凝土外表形成一層塑料薄膜，將混凝土與空氣隔絕，阻撓其中水分的蒸發(fā)以保證水化效果的正常進(jìn)行。

    維護(hù)膜：混凝土節(jié)水保濕維護(hù)膜是以塑料薄膜為載體，粘附復(fù)合而成，吸水膨脹后變成通明的晶狀體，把液體水變?yōu)楣虘B(tài)水，然后通過(guò)毛細(xì)管效果，不斷地向維護(hù)面浸透，一起又不斷吸收維護(hù)體在混凝土水化熱過(guò)程中的蒸發(fā)水。

    維護(hù)要求

    對(duì)已澆筑結(jié)束的混凝土，應(yīng)在混凝土終凝前（通常為混凝土澆筑結(jié)束后8~12h內(nèi)），開始進(jìn)行天然維護(hù)。

    一般混凝土在終凝前維護(hù)，防水混凝土卻在終凝后維護(hù)。

    由于防水混凝土水化反響之后會(huì)形成一層憎水膜，正是靠這層憎水膜才起到防水阻水的效果。所以有必要等防水混凝土水化反響完全之后，再去澆水維護(hù)，這樣就不會(huì)損壞這層憎水膜，保證防水混凝土起到防水的效果。

    維護(hù)時(shí)刻

    1一般混凝土
    （1）對(duì)已澆筑的混凝土，應(yīng)在混凝土終凝前（通常為混凝土澆筑結(jié)束后的8～12h內(nèi)）開始天然維護(hù)。（2）混凝土試件標(biāo)準(zhǔn)維護(hù)齡期為28d，檢測(cè)其抗壓強(qiáng)度。（3）整體面層施工后，維護(hù)時(shí)刻不應(yīng)少于7d，抗壓強(qiáng)度到達(dá)5MPa后方準(zhǔn)上人行走。

    2防水混凝土
    終凝后應(yīng)立即進(jìn)行維護(hù)，維護(hù)時(shí)刻不得少于14d。

    3大體積混凝土
    大體積混凝土：當(dāng)選用一般硅酸鹽水泥，維護(hù)時(shí)刻不得少于14d；當(dāng)選用礦渣水泥，火山灰水泥維護(hù)時(shí)刻不得少于21d；防水混凝土終凝后，應(yīng)立即進(jìn)行維護(hù)，維護(hù)時(shí)刻不得少于14d。

    4.噴發(fā)混凝土
    （1）噴發(fā)混凝土終凝后2h后維護(hù)，維護(hù)時(shí)刻不得少于14d。（2）氣溫低于5℃時(shí)，不得噴水維護(hù)。
